调速电机
YY(YN)型电机加上调速发电机,并配以FS、MS、MSX型调速控制器后可组成无级调速系统,本系统具有负载特性硬,稳速性能好,软起动,结构紧凑,使用方便的特性。

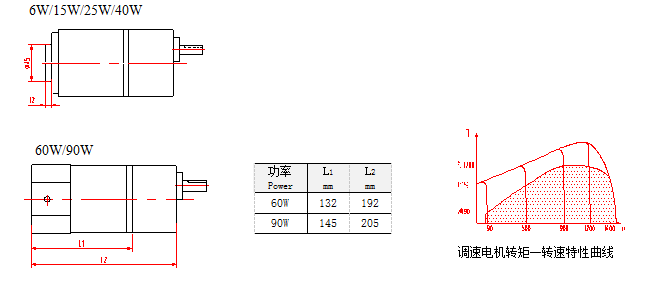

外形尺寸 Dimensions







调速电机参数  Specifications





电机型号

Motor Type

电压

Voltage

V

频率

Frequency

Hz

较大输出功率

Max.output

power

w

调速范围

Speed

Scope

r/min



额定转矩

Rated speed

mN·m(g·cm)

起动转距

Starting torque

 mN·m

(g·cm)

电容

Capacitor

uF/VAC

90 r/min

  1200 r/min

60YN06-2T

220

50

6

90~1400



25(250)

45(450)

35(350)

0.55/450

70YY15-2T

220

50

15

90~1400

35(350)

90(900)

60(600)

1.2/450

70YN15-2T

220

50

15

90~1400

35(350)

90(900)

60(600) 1.2/450

80YY25-2T

220

50

25

90~1400

45(450)

150(1500)

95(950)

1.5/450

80YN25-2T

220

50

25

90~1400

45(450)

150(1500)

95(950) 1.5/450

90YY40-2T

220

50

40

90~1400

60(600)

275(2750)

200(2000)

2.5/450

90YN40-2T

220

50

40

90~1400

60(600)

275(2750)

200(2000) 2.5/450

90YY60-2PT

220

50

60

90~1400

100(1000)

420(4200)

320(3200)

3.5/450

90YN60-2PT

220

50

60

90~1400

100(1000)

420(4200)

320(3200) 3.5/450

90YY90-2PT

220

50

90

90~1400

120(1200)

600(6000)

450(4500)

5.5/450

90YN90-2PT

220

50

90

90~1400

120(1200)

 600(6000)

450(4500) 5.5/450





工作状态:连续。YN型调速电机在额定运行30min或断续工作状态下,可增加电容值,以提高输出功率。表中额定转矩测试条件为转速变化5%,即   ×100%=5%。







调速控制器  Speed control



型号

Type

名称

电压

Voltage

额定电流

Rated Current

性能特点 Description



FS32B





分离式调速器



220V



3A



无级调速性能见电机参数。机内安装,8脚底座接线,配外接线性电位器(B20K)。

MS32B

面板式调速器

220V

3A

无级调速性能同FS32B。面板安装,8脚管座连接。

MS32X

MS32XB

数显式调速器

220V

3A

在MS32B基础上,增加4位有效值转速数显功能,可显示任意速比的减速器出轴转速,或与转速成正比的其它物理量,结构同MS32B。



注:*110V电机可选配FS61或MS61调速控制器,其额定电流为6A。特殊规格的调速控制器可另外定制。

    *6W至40W调速电机如用户需要热保护器请在订货时注明“P”;60W至90W调速电机全部配置热保护器。
