调速控制器
本系列调速控制器与YY(YN)-T型调速电动机配合后可组成无级调速系统,该系统具有负载特性硬、稳速性能好、软起动、结构紧凑、使用方便的特性。

控制器外形尺寸Size

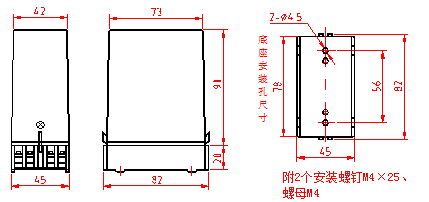

1.FS32B分离式调速器外形及安装尺寸:

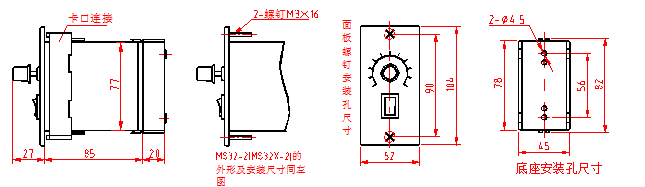

2. MS32B面板式调速器外形及安装尺寸(MS32X  MS32XB数显式调速器尺寸同MS32B面板式调速器):







调速控制器接线图:Speed Control Diagram

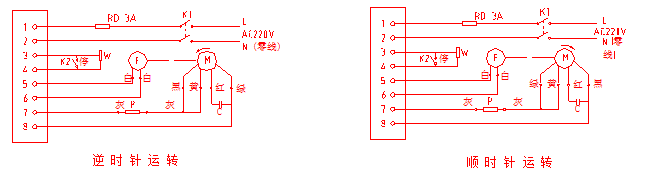

1. YY型调速电机

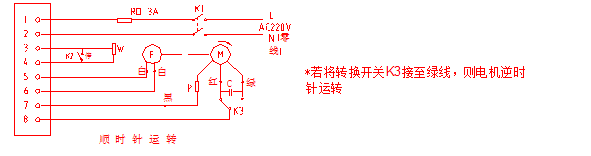

2. YN型调速电机



注:1. C为移相电容,请按样本要求配置,不能随意更改。P为已接入内部的热保护器,由用户根据需要在订货时注明“P”。
    2. K1为电源开关,K2为电机停转开关,K3为换向开关。
    3. MS32B、MS32X调速器的电位器W已置于面板上,故(3,4)两引脚悬空。
