BF反应式步进电机
反应式步进电动机步角小、定位精度高,误差不积累、运行可靠,适用于各种数字程序控制装置,可调恒速装置和仪器设备中作执行元件。

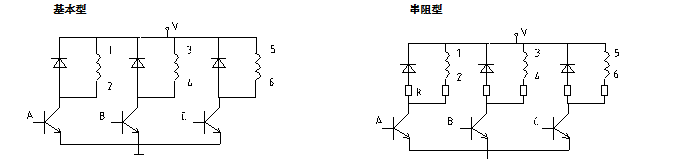

接线图 diagram

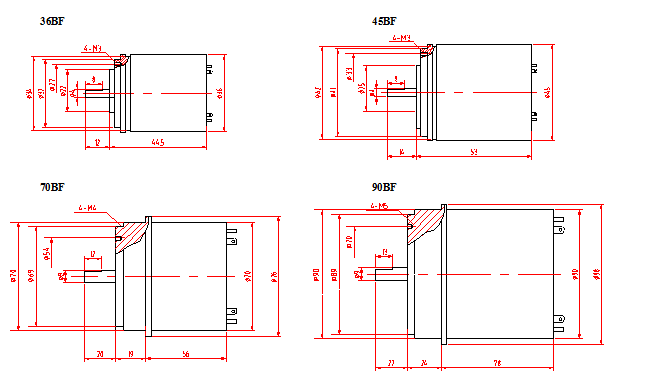

外形安装尺寸Dimensions





电机性能参数  Specifications

型   号

36BF02A

36BF02B

36BF02C

45BF01A

45BF01B

45BF01C

70BF01C

90BF01C

相    数

3

3

3

3

3

3

3

3

相电阻(Ω)

160

40

1.8

120

30

1.2

1.2

1.1

静态电流(A)

0.15

0.3

1.5

0.2

0.4

2

3

4

分配方式

1-2

1-2

1-2

1-2

1-2

1-2

1-2

1-2

步    角(°)

3

3

3

1.5

1.5

1.5

1.5

0.75

功放型式

 基本型

基本型

串阻型

基本型

基本型

串阻型

串阻型

串阻型

直流激磁电压(V)

24

12

24

24

12

24

24

24

保持转矩(mN.m)

25

30

120

120

588

1760

空载起动频率(Hz)

800

2200

400

2600

1200

900



负载起动频率(Hz/mN.m)

100/1.7

100/15

100/50

100/50

100/400

100/900

400/5

800/5

200/30

1200/30

500/200

400/600

600/2

1600/2

400/10

1800/10

1000/100

800/200

重    量(Kg)

0.2

0.4

1.5

3

注:“1-2”分配方式:A-AB-B-BC-C-CA

    采用恒流斩波或变频变压驱动可提高矩频特性,采用细分电路可减小步矩角。
