BH混合式步进电机
混合式步进电动机步角小、定位精度高,误差不积累、运行可靠,无激磁时有一定自锁能力。适用于各种数字程序控制系统,可调恒速装置及其它开环数字系统作执行元件。

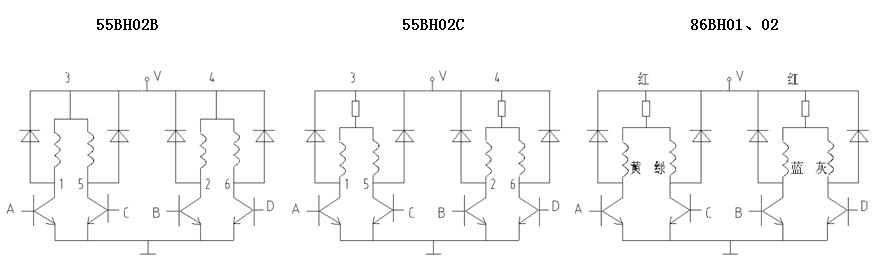

接线图 diagram

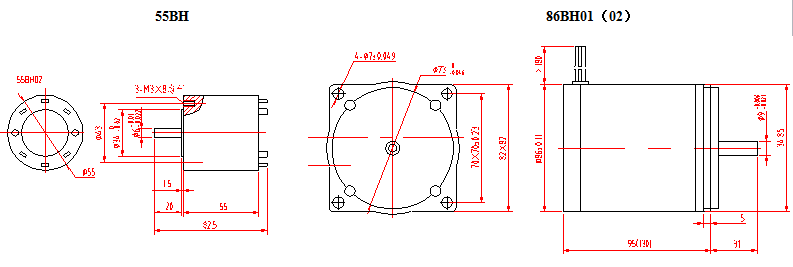

外形安装尺寸







电机性能参数  Specifications

型   号

55BH02B

55BH02C

86BH01N

86BH02

相    数

4

分配方式

2-2

步    角(°)

1.8

功放型式

 基本型

串阻型

串阻型

每相绕组电阻(Ω)

28

7

0.5

0.63

直流激磁电压(V)

12

24

24

24

每相静态电流(A)

0.42

0.84

4.6

4

保持转矩mN.m(g.cm)

310(3100)

340(3400)

1960(20000)

2470(25000)

空载起动频率(Hz)

320

800

600

400



负载起动频率Hz/mN.m (g.cm)

50/147(1500)

50/167(1700)

50/980(9800)

50/2150(21500)

150/78.4(800)

400/80(800)

250/640(6400)

250/880(8800)

250/29.4(300)

700/30(300)

500/200(2000)

重    量(Kg)

0.6

0.6

3

4

注1:采用1-2分配方式时电机按4 相8拍状态运行,步矩角为0.9°,运行频率提高一倍。

     2-2分配方式:AB-BC-CD-DA

     1-2分配方式:A-AB-B-BC-C-CD-D-DA

注2:采用恒流斩波或变频变压驱动可提高电机矩频特性。
