43BY永磁式步进电机
永磁式步进电动机步角小、定位正确,误差不积累、输入功率小,停机时有一定自锁能力,适用于各种数字程序控制装置,可调恒速装置和仪器设备中作执行元件,增减速后可提高低速运行的平稳性,且增加负载能力。

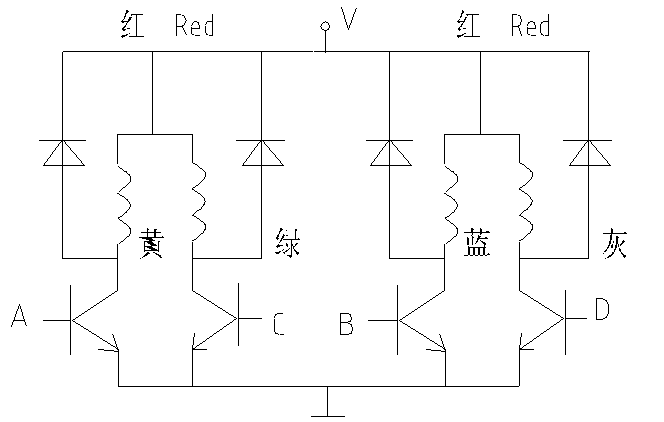

接线图 diagram

 43BY10-J

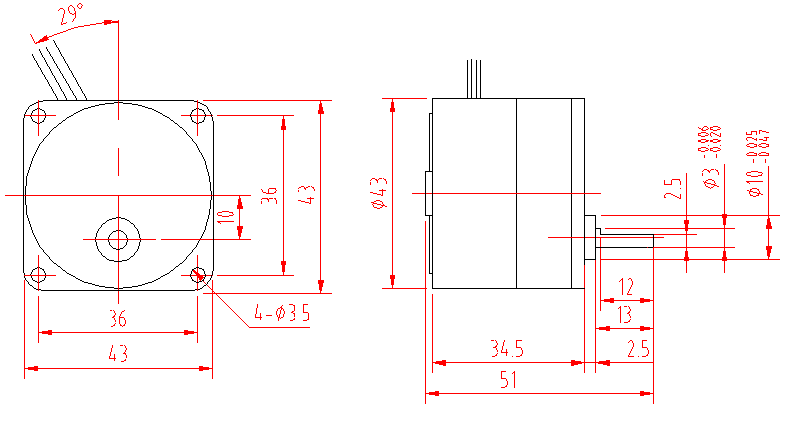

外形安装尺寸Dimensions

 43BY10-J



电机性能参数  Specifications

型号

43BY10A

43BY10B

相数

4

分配方式

2-2

步角

  15°

功放形式

基本

电 压                     V

24

12

每相直流电阻           Ω±10%

300

70

每相静态电流             mA

80

170

保持转矩            m.N.m(g.cm)

11.76(120)

12.7(130)

空载起动频率             Hz

240

250

空载运行频率             Hz

310

350

额定起动转矩          m.N.m(g.cm)

0.98(10)/150

0.98(10)/150

电感                    mH

200

50



带减速器电机性能参数  Specifications

型号

43BY10A-J5

43BY10B-J5

43BY10B-J8

43BY10B-J10

 相数

4

4

4

4

分配方式

2-2

2-2

2-2

2-2

步角

0.3°

0.3°

0.15°

0.1°

功放形式

基本

基本

基本

基本

电 压(V)

24

12

12

12

每相静态电流(mA)

0.08

0.17

0.17

0.17

每相绕组电阻(Ω)

300

70

70

70

保持转矩(m.N.m)

147

147

147

147

空载起动频率(Hz)

230

230

220

220

空载运行频率(Hz)

310

320

310

310



负载起动转矩(m.N.m/Hz)



147/20

147/20

147/20

147/20

98/100

68.6/100

137/100

147/100

49/200

19.6/150

49/150

78.4/150

减速比

1/50

1/50

1/100

1/150
