15~90W制动电机和制动器

三.电磁制动电机 Electromagnetic Brake
特点:1.能实现快速制动。
      2.有足够的制动转矩。
适用电机:15W~60W,型号中加后缀D。例:80YY25-2CD。
本制动器为无激磁制动型,与电机并接于
220V。当电机断电时,制动器同时断电,
实现制动。

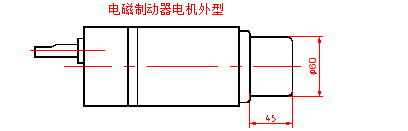

外形尺寸 Dimensions








制动转矩 Braking Torque

输出功率

Power

15W

25W

40W

60W

*90W

制动转矩

N·m

0.15

0.25

0.4

0.5

0.7

kg·cm

1.5

2.5

4

5

7

工作状态Operating Mode

连续Cont

连续Cont

连续Cont

15min

15min



注:1.*为试制产品。 2.电机性能请查阅15W~60W电机性能参数表。。

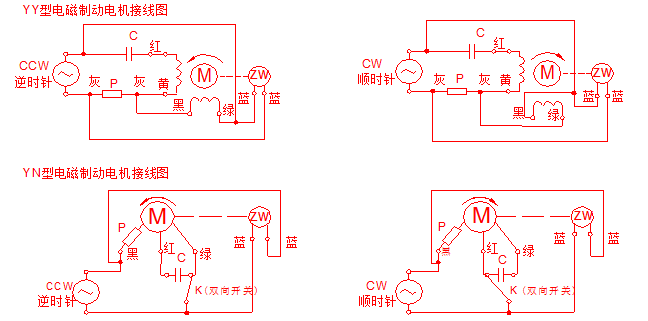

接线图 Wiring diagram







注:1. C为移相电容,请按样本要求配置,不能随意更改。
    2. P为已接入电机内部的热保护器,电磁制动电机全部配置热保护器。。
    3. 用户若需要电磁制动器ZW引线接入电机内部,请在订货时注明。
