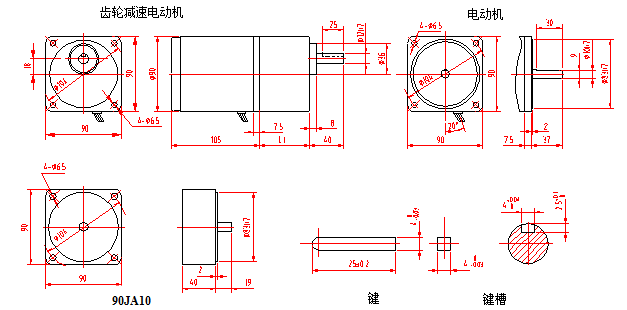

外形尺寸 Dimensions
|
减速比 Reduction Ratio |
L1
mm |
105+ L1
mm |
安装螺钉 Fixing Bolt |
净重 N.W. Kg |
|
3～12.5 |
45 |
105 |
M6×70 |
3.5 |
| 15～300 |
60 |
165 |
M6×85 |
4.0 |
电机性能参数 Specifications
|
型号 Type |
功率 Power W |
电压 Voltage V |
频率 Frequency Hz |
额定 电流 Current A |
起动转矩 Starting torque mN·m(g·cm) |
额定转矩 Rated speed mN·m(g·cm) |
额定转速 Roted speed r/min |
电容 Capacitor uF/VAC |
工作状态 Operating mode |
|
90YY40-2 |
40 |
220 |
50 |
0.45 |
220(2200) |
300(3000) |
1300 |
2.5/450 |
连续Cont |
|
90YN40-2 |
0.50 |
300(3000) |
350(3500) |
1300 |
3.5/450 |
30min |
|||
|
90YN40-2 |
0.45 |
220(2200) |
300(3000) |
1300 |
2.5/450 |
连续Cont |
|||
|
90YY40-1 |
40 |
110 |
60 |
0.9 |
220(2200) |
260(2600) |
1500 |
10/250 |
连续Cont |
|
90YN40-1 |
1.0 |
260(2600) |
270(2700) |
1500 |
15/250 |
30min |
|||
|
90YN40-1 |
0.9 |
220(2200) |
260(2600) |
1500 |
10/250 |
连续Cont |
50Hz 允许负载 Load permissible N.m / Kg . cm
|
转速r/min 型号 速比 |
500 |
416 |
300 |
250 |
200 |
166 |
120 |
100 |
83 |
60 |
50 |
41 |
30 |
25 |
20 |
16 |
15 |
12.5 |
10 |
8.3 |
6 |
5 |
|
|
3 |
3.6 |
5 |
6 |
7.5 |
9 |
12..5 |
15 |
18 |
25 |
30 |
36 |
50 |
60 |
75 |
90 |
100 |
120 |
150 |
180 |
250 |
300 |
||
|
90YY40-2 |
/90JB A |
0.73 7.3 |
0.87 8.7 |
1.22 12.2 |
1.46 14.6 |
1.82 18.2 |
2.19 21.9 |
3.04 30.4 |
3.28 328 |
3.94 394 |
5.48 54.8 |
6.57 65.7 |
7.88 78.8 |
10 100 |
10 100 |
10 100 |
10 100 |
10 100 |
10 100 |
10 100 |
10 100 |
10 100 |
10 100 |
|
90YN40-2 |
|||||||||||||||||||||||
60Hz 允许负载 Load permissible N.m / Kg . cm
|
转速r/min 型号 速比 |
600 |
500 |
360 |
300 |
240 |
200 |
144 |
120 |
100 |
72 |
60 |
50 |
36 |
30 |
24 |
20 |
18 |
15 |
12 |
10 |
7.2 |
6 |
|
|
3 |
3.6 |
5 |
6 |
7.5 |
9 |
12.5 |
15 |
18 |
25 |
30 |
36 |
50 |
60 |
75 |
90 |
100 |
120 |
150 |
180 |
250 |
300 |
||
|
90YY40-1 |
/90JB A |
0.63 6.3 |
0.76 7.6 |
1.1 11 |
1.26 12.6 |
1.58 15.8 |
1.9 19 |
2.63 26.3 |
2.85 285 |
3.42 342 |
4.75 47.5 |
5.7 57 |
6.8 68 |
8.6 86 |
10 100 |
10 100 |
10 100 |
10 100 |
10 100 |
10 100 |
10 100 |
10 100 |
10 100 |
|
90YN40-1 |
|||||||||||||||||||||||
注：*减速器输出轴转向与减速的级数有关,上表中红色字体表示与电机反方向，其余与电机同方向。
*当减速比在360～1500时，需使用中间级90JA10减速器。
